Ormazabal suministra tecnología de Media Tensión para la central eléctrica híbrida de Statkraft

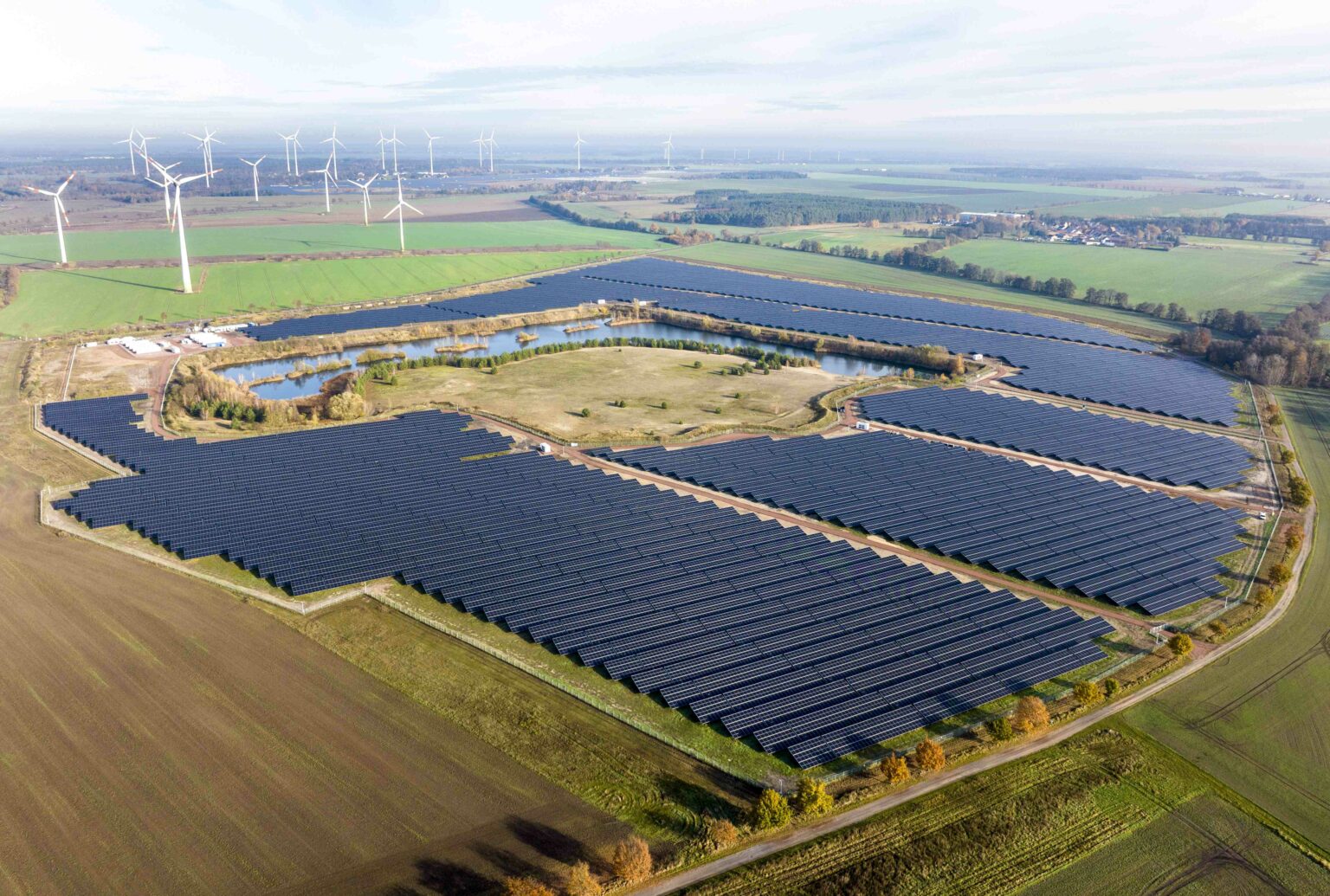

La compañía vasca ha realizado la conexión y el control seguro de la infraestructura de Media Tensión del nuevo parque solar de Statkraft, en Zerbst (Alemania). La instalación cuenta con una potencia máxima de aproximadamente 46,4 MW y una capacidad de almacenamiento de baterías de 16 MW. La central generará y almacenará casi 50.000 MWh de electricidad verde al año.
Ormazabal ha suministrado una estación de recolección de Media Tensión personalizada que actúa como interfaz central entre la subestación, las estaciones transformadoras y la instalación de almacenamiento de baterías. La estación de hormigón prefabricado alberga un cuadro de distribución de Media Tensión cpg.0 y un transformador auxiliar con una capacidad de 630 kilovoltios-amperios.
El cuadro de distribución principal, compuesto por seis paneles de interruptores automáticos para alimentación, salida y transformador, está diseñado para tensiones de hasta 36 kilovoltios, corrientes de hasta 1250 amperios y una resistencia de cortocircuito de 25 kiloamperios por segundo. Los dispositivos de protección Ormazabal utilizados están conectados al sistema de telecontrol ekor.uct mediante Modbus TCP. Esto permite a Statkraft integrar toda la planta directamente en su propio sistema SCADA y controlarla de forma remota. Para la medición de los valores se ha utilizado analizadores de red Janitza, también conectados mediante el bus Modbus TCP.
Para garantizar el funcionamiento fiable de la tecnología de control y protección incluso en caso de fallos en la red eléctrica o fluctuaciones de tensión, se ha integrado un sistema de alimentación ininterrumpida de 230 voltios CA/110 voltios CC con una capacidad de 33 amperios-hora, de modo que componentes críticos como los sistemas de telecontrol y los dispositivos de protección reciban un suministro eléctrico estable en todo momento.
El sistema de almacenamiento de baterías, ubicado en el centro del parque solar, compensa las fluctuaciones en la producción del sistema fotovoltaico: el excedente de energía se almacena durante el día y se libera cuando la producción es baja. Este sistema permite la inyección a la red en función de la demanda y maximiza los beneficios de la electricidad verde generada. Para la conexión del sistema de almacenamiento de baterías se utilizan dos unidades de conmutación cgm.3 adicionales en una carcasa exterior. Los dispositivos de protección integrados ekor.rpa‑021 han sido parametrizados in situ por el equipo de German Solutions.
El equipo de Ormazabal Solutions ha supervisado el proyecto desde la planificación y la entrega hasta la instalación y puesta en marcha de la estación de recogida y los cuadros eléctricos exteriores.
Con la tecnología de Ormazabal, la combinación de parques solares y almacenamiento en baterías refuerza la estabilidad de la red, garantizando un funcionamiento fiable.
Fuente original: Ormazabal
